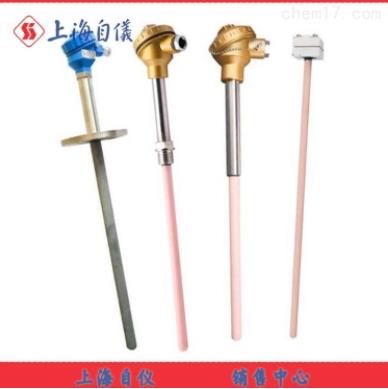

上海自動化儀表三廠的鉑銠熱電偶在檢測前注意事項

鉑銠熱電偶在檢測前有幾個必須要注意的：

 1、清洗。貴金屬熱電偶在檢定前必須進行清洗,以消除熱電極表面雜質、有機物和氧化物,從而減少對熱電極的沾污,使熱電特性穩定,延長使用壽命。

 廉金屬熱電偶通?？梢圆磺逑?當電極較臟時,可用鋼絲刷清除污垢和氧化皮。

鎧裝熱電偶不需要清洗。酸洗作用是清除熱電極表面的有機物和部分氧化物。

 2、酸洗。將熱電偶盤成直徑不小于80mm的圓圈放入濃度約為30%化學純的鹽酸溶液中浸漬1h或煮沸15min,取出后用蒸餾水煮沸數次,直到消除酸性。

 短型工作用鉑銠系列熱電偶的酸洗方法將熱電偶盤成直徑不小于60mm的圓圈,放在盛有濃度為30%~50%化學純的鹽酸溶液浸漬1h或煮沸15min,取出后用蒸餾水煮沸數次,知道消除酸性。金-鉑熱電偶的酸洗方法清洗前卸下熱電偶的固定夾,并剪去熱電偶測量端的焊頭,對鉑絲和金絲分別進行酸洗。

將鉑絲放入30%左右化學純的鹽酸或硝酸溶液中浸漬1h,,取出后用蒸餾水煮沸數次,知道消除酸性。

將金絲浸入由100g水、15g漂白粉、15g碳酸氫鈉和5g食鹽配制而成的熱溶液中2h,然后用1kg熱水加25g碳酸氫鈉配置的溶液清洗干凈。

 對熱電偶進行酸洗時應注意鉑銠熱電偶30%―50%酸的濃度是指溶劑百分比為了操作安全,配制時應先將蒸餾水倒入燒杯中,然后再倒入酸。

 3、硼砂洗。硼砂是一種無色透明的晶體,加熱約400℃時,即脫水變成四硼酸鈉。

四硼酸鈉的熔點很低,在878℃時熔化為玻璃狀體。

其成分為硼酸鈉和硼矸。熔化的硼砂可溶解金屬氧化物并與氧化物生成穩定的玻璃狀化合物,這樣就可以把熱電極表面的金屬氧化物除去。硼砂是金屬很好的凈化劑。

這種方法就是利用硼砂在高溫下具有溶解金屬氧化物的能力,對貴金屬熱電偶表面進行清洗。使用過的熱電偶經酸洗后還要進行硼砂清洗,新制熱電偶不必進行硼砂清洗。

清洗時,將熱電極展開,把參考端分別懸掛在具有鉑金鉤的清洗支架上,兩電極夾角應盡量小些。

緩慢地調節輸入電流,鉑銠10-鉑熱電偶、鉑銠13-鉑熱電偶通入10.5a電流,鉑銠30-鉑銠6熱電偶通入11a電流,使熱電極加熱到(1100~1150)℃,用化學純的硼砂塊接觸熱電極參考端附近,使硼砂熔化成滴,順電極流下,經數次清洗后,熱電極將出現金屬光澤。

若經多次清洗(3次以上)熱電極仍有嚴重發黑現象,即認為外觀不合格,不予以示值檢定。硼砂清洗后,應緩慢地降低電流并切斷電源,取下熱電偶,再盤成相應的圓圈,放入蒸餾水中煮沸,知道電極上的玻璃狀物質全部溶解為止。

鉑銠熱電偶只需對鉑絲按上述方法進行硼砂清洗即可,通入電流為10.5a。

不必對銠絲進行硼砂清洗。其他注意事項(1)熱電極與鉑金鉤應有良好接觸;(2)懸掛熱電極時,應使夾角盡量小,目的在于減少熱電極應力,使熔化的硼砂容易順電極流下;(3)應嚴格控制加熱溫度。溫度過低,熔化的硼砂易凝結,影響清洗效果;溫度過高,熱電極晶粒長大,壽命降低。
